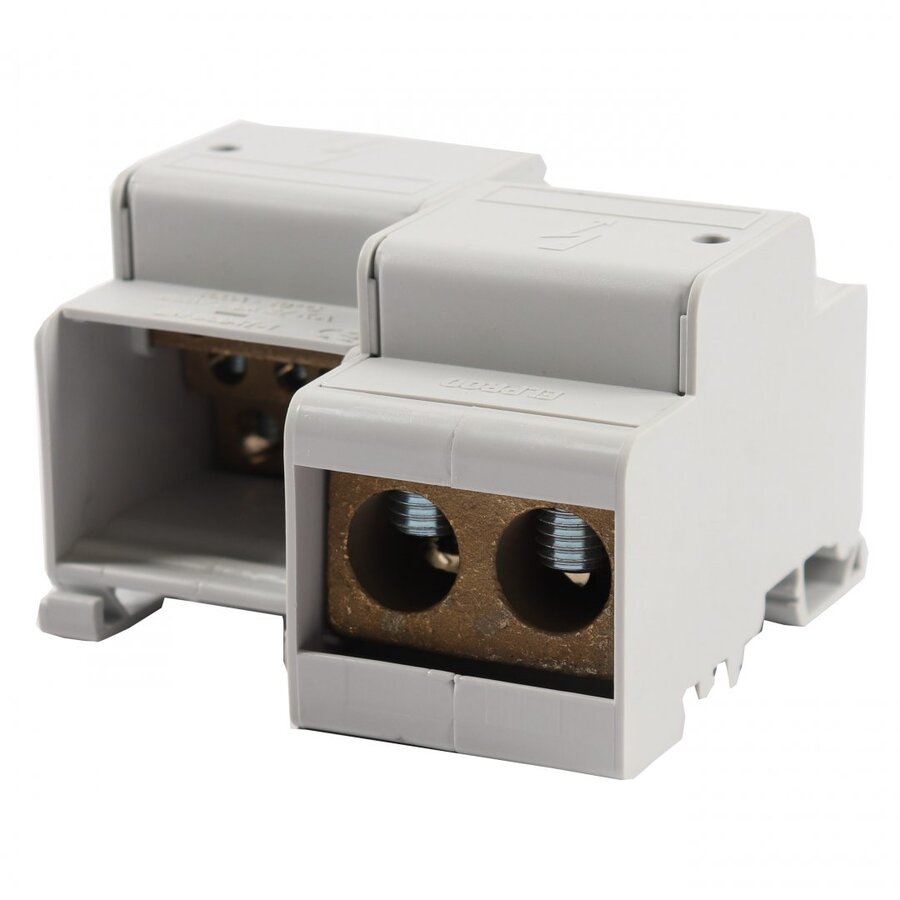

BEČOV UB295K21 Distribuční blok DTB 2x95/3x35+2x16+9x6 šedý

Jmenovitý průřez [mm2] 95
Jmenovitý proud [A] 400
Jmenovité izolační napětí [V] 690
Jmenovité impulsní výdržné napětí [kV] 6
Utahovací moment [Nm] 1 (6 mm2)
Utahovací moment [Nm] 1,2 (16 mm2)
Utahovací moment [Nm] 12 (35 mm2)
Utahovací moment [Nm] 18 (50 ÷ 70 mm2)
Utahovací moment [Nm] 22 (95 mm2)
Způsob montáže TH 35
IP 20
Provozní teplota [°C] -25 ÷ +100
Počet připojovacích míst 16
Počet pater svorky 1
Nutnost ukončovací přepážky NE
Norma IEC 60947-7-1
Rozměry [mm] (šířka / výška / délka) 52,5 / 67 / 97
Hmotnost [g] 363
Balení [ks] 1
Rozsah upínaných vodičů
Rozsah připojitelnosti – vstup [mm2] 2 x 35 ÷ 95
Rozsah připojitelnosti – výstup [mm2] 3 x 6 ÷ 35
Rozsah připojitelnosti – výstup [mm2] 2 x 6 - 16
Rozsah připojitelnosti – výstup [mm2] 9 x 1,5 - 6
Vstup - Délka odizolování vodiče [mm] / Nástroj 19 / Inbus č. 6
Výstup - Délka odizolování vodiče [mm] / Nástroj 12 / Philips PH 2 (horní řada)
Výstup - Délka odizolování vodiče [mm] / Nástroj 10 / Philips PH 2 (prostřední řada)
Výstup - Délka odizolování vodiče [mm] / Nástroj Průřez 35 mm2 - Délka odizolování 15 mm / Inbus č. 4 (spodní řada)
